测量原理:
80G雷达物位计采用调频连续波(FMCW)技术,雷达物位计通过其天线发射一个高频连续调频的雷达信号。该发射的信号被介质反射并被天线接收为具有不同频率的回波。 频率的变化与距离成正比并被换算为料位高度。
应用范围:

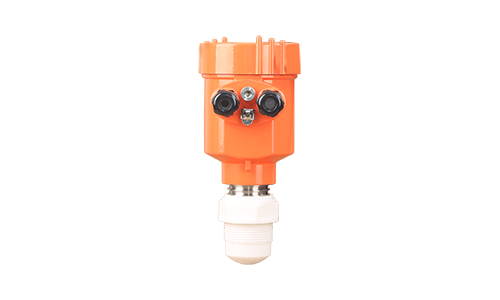

JERD812雷达仪表采用非接触式测量方式对液体和固体介质进行物位测量。即便在高压和极端温度下,它们也能测量各种液体介质。例如溶剂测量,腐蚀性介质测量,卫生型测量等。同时对于较轻和较重的固料也可稳定可靠测量,即使强烈的粉尘和噪音,粘附和冷凝都不会影响测量效果。
产品优点:
1、非接触式测量。
测量既不会受到介质特性变化,过程条件变化的影响,如:温度、压力或粉尘强烈等。 调整设定非常简便,无需填充和排空容器,节省了仪表启动的时间,且该仪表基本完全免维护。
2、量程大、盲区小
测量范围为0.1~120m,基本满足现场工况测量要求。
3、天线尺寸小,波束角小,聚焦能力强。
便于雷达现场安装。对于罐内环境抗干扰能力更强。例如罐内有搅拌、加热盘管、挡流板等或直管内测量效果依旧良好。
4、精度高
精度可达到±2mm,完全可以满足非计量级现场工况精度要求。
5、信号波长短
对于粉料、颗粒等物位的测量效果更佳
技术指标:
应 用:液体
测量范围:30m/100m
过程连接:螺纹
过程温度: (-40~90)℃
过程压力: (-0.1~0.3)MPa
精 度:±2mm / ±10mm
天线/材质:透镜天线/PP或PTFE
频 率:80GHz
防爆等级:Exia IICT6/Exd IICT6
外 壳:铝壳:IP67/塑料壳:IP65
输出信号:(4~20)mA/HART/RS485(Modbus)
现场显示:点阵液晶,可显示曲线(标配)
供 电:两线制:(DC24V)
四线制:(DC24V或AC220V)
|
