JERD818主要应用于固体、存储容器、过程容器或强粉尘、易结晶、结露场合,频率是26GHZ,最大量程可以测量70m。因其发射频率高、波长更短、发射角度小、盲区小、天线尺寸小等特点,所以便于现场安装、抗干扰能力强,对于粉料、颗粒等物位的测量效果更佳,最大限度的增加了雷达的测量范围,对于小罐体和特殊罐体的测量有了更好的适应性。
测量原理
雷达物位计天线发射能力很低的极短的脉冲,这个脉冲以光速在空间传播,遇到被测介质表面,其部分能量被反射回来,被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。 应 用:固体,存储容器、过程容器或强粉尘,易结晶、结露场合
最大量程:70m
测量精度:±15mm
过程温度: (-40~80)°C (-40~130)°C
(-40~250)°C (-40~400)°C
过程压力: (-0.1~4.0)MPa
频 率: 26GHz
信号输出: (4~20)mA/HART/Modbus
电 源: 两线制(DC24V)、四线制(DC24V/AC220V)
现场显示: 标配
外 壳: 标配
过程连接: 螺纹/法兰(选配)

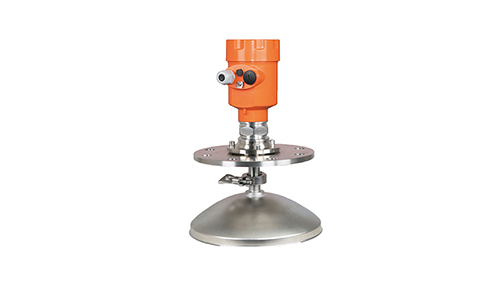

天线结构: (1)抛物面天线
(2)不锈钢喇叭加防尘罩天线,防粉尘附着
|
